一、工程概況
該邊坡場地位于深圳市南山區西麗街道,屬110KV 變電站場地挖方自然山體擬形成的挖方邊坡。場地原為低丘,因擬建變電站需要降低場坪,需對自然山體削坡作邊坡支護設計,設計邊坡分布在變電站的東側、西側及北側,變電站南側為規劃道路(麗康路),呈“∩”狀,設計邊坡起點坐標(X=28818,Y=101999),終點坐標(X=28870,Y=102237),拐點坐標(X=28884,Y=101965)、(X=28867,Y=102137)。
設計邊坡長度約320m,現狀為自然山坡體,坡面多為坡殘積土層,為土質邊坡。邊坡整體呈南北走向,坡頂標高約56.0~86.0m,擬建變電站設計場坪標高約為54米,坡底標高與變電站場坪基本一致,變電站開挖削坡將形成高度約為10~40米的人工邊坡,邊坡高度大,需進行專門的勘察、支護設計。邊坡地理位置見下圖1。
圖1. 鵬城實驗室配套石壁龍 110KV 變電站場地平整地理位置
二、邊坡簡述
本次場平區域總面積約4488.08平方米,包括110KV石壁龍變電站以及其東側垃圾站范圍?,F(xiàn)狀場平區域為山體,現狀地面呈西北高、南側低的態勢,地面高程介于85.5~54米之間。該項目中不同級別的邊坡采用了不同的修復工藝。一級邊坡是微風化巖質邊坡,坡比為1:0.5,采用了SNS柔性主動防護網和干噴水泥基生態修復施工工藝。二級邊坡是中風化混合邊坡,坡比為1:0.75,采用了框格梁(預留連通孔)、植生袋和掛網,結合干噴水泥基生態修復施工工藝。三級邊坡是中風化土石混合邊坡,坡比為1:1,采用了錨噴混凝土、植生孔、植生棒和掛網,以及干噴水泥基生態修復施工工藝。四級邊坡是中風化過渡強風化土質邊坡,坡比為1:1.5,采用了植生棒和掛網,結合干噴水泥基生態修復施工工藝。五級邊坡是強風化土質邊坡,坡比為1:1.75,采用了掛網和干噴水泥基生態修復施工工藝。2020年10月,經過項目部相關部門多方調研后,最終選擇了三峽大學潤智生態科技研究院的專利技術——植被混凝土生態修復技術,用于邊坡的修復。具體的施工任務由三峽大學潤智生態科技產學研聯盟的成員單位深圳市瑞耀霖生態科技有限公司完成。
三、施工措施
1、施工工藝
清坡→錨釘施工→鋪設植生板→掛勾花鐵絲網→噴射植被混凝土基材第1層→鋪設植生棒→掛鍍鋅勾花網固定綁扎→噴射植被混凝土基材第2層→噴播種子面層→覆蓋無紡布→噴淋系統安裝→養護。
2、清坡
清理坡頂線向外延伸1米,清除坡表面的雜草、落葉枯枝、浮土浮石等;坡面修整處理。對于明顯存在凸出易脫落碎石,進行排除。 溝壑部位進行修補采用漿砌石或生態袋填充,使坡面平順,不出現特大角度的負坡和坑洞。
3、掛網錨固
1)錨釘:采用HRB400Ф18螺紋鋼,錨釘長60-100cm(完整部位采用小值,破碎部位采用大值)。同時根據現場實際情況,坡面巖體破碎、松散部位錨釘應加長。錨釘在使用前應進行除銹,并采取適當?shù)姆冷P處理措施。
2)植生板(寬8cm)鋪設:應用14#軟鐵絲固定錨釘和網片的接觸位置.綁扎牢固。植生板沿坡面錨釘水平布置,固定于錨釘上,植生板間距約1.0m。
4、掛網錨固
1)基材拌合:把所需要物料量用計量秤稱準,倒入計量斗(筒)內,劃定標記線與數值,并在計量斗(筒)外側注明物料名稱。配料的控制,即按照設定的植被混凝土物料配方,精準、高效的完成每種物料的添加過程。
2)投料順序:有機物料、土、有機肥、水泥、潤智生態劑、復合肥等,面層加入混合種子。
3)拌合時間:全部物料進入攪拌倉后,攪拌時間不低于3分鐘,面層不低于5分鐘。
5、植被混凝土噴射
噴射前應先用高壓水清洗濕潤坡面,然后將制備好的基材通過空壓機送風噴射;要求噴槍口距巖面1m左右,一般應垂直于坡面,最大傾斜角度不能超過10°;分基層和面層3次噴射,噴射時間間隔不超過4小時,每個噴層配比和厚度需達到標準要求;噴射過程中還應控制好水灰比,保持噴射物濕潤光滑,不允許出現干斑或滑移流淌現象;噴射應正面進行,不應仰噴,凹凸部及死角禁止漏噴。
6、覆蓋
無紡布需坡上坡下作業人員同時合作,按照坡面長度放一塊,固定一塊,無紡布自上而下(或自下而上)進行鋪設,貼緊坡面并呈半繃緊狀態而不懸空,布面保持平整,無褶皺。頂部底部固定牢固,兩布交接處重疊搭接,搭接不少于10厘米。
7、養護管理
包括噴灌灑水、病蟲害防治和局部修復等措施;水分補充優先以噴灌方式進行,整個幼苗生長期不允許出現缺水現象;發現病蟲害,及時防治防止蔓延。養護管理分為苗期養護與生長期養護兩個階段。苗期養護為施工結束后的第0~60d,生長期養護一般為坡面噴射施工結束后的第61~365d。

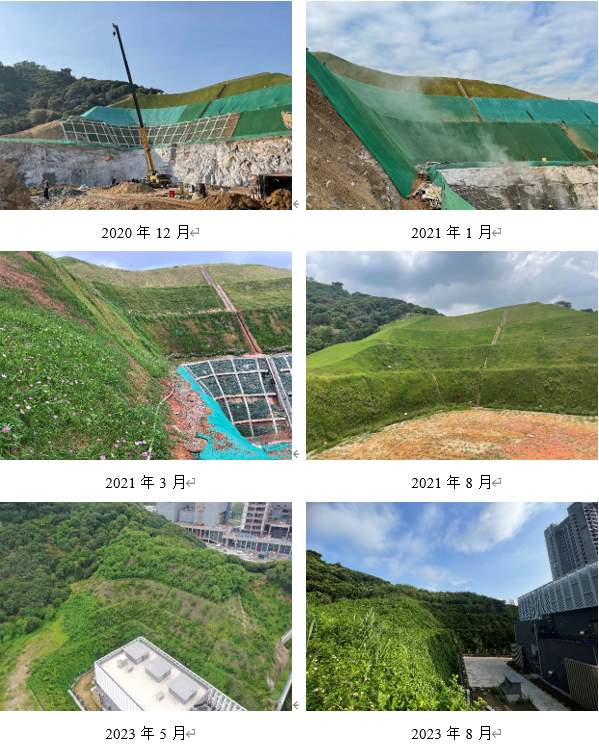

四、坡面演變圖
五、結語
經過2年的演化,該項目的邊坡植被覆蓋率已經達到95%以上。一級邊坡和平臺區域的植被主要由藤本植物組成,占比高達80%以上。二級邊坡上則有花草和灌木植物,分別占比40%,而藤本植物的比例顯著下降。三級坡的植被主要由灌木和草本植物組成,占比超過80%。四級和五級坡上的植被主要為灌木,占比高達85%以上。由于深圳市屬于亞熱帶季風氣候,降雨充足,因此坡面容易受到雨水沖刷的影響。邊坡從修復開始至今,經受了大雨沖刷的考驗,但基材層沒有發生任何脫落、開裂或雨水沖刷形成的溝槽等問題。同時,植被生長茂盛,展現出出色的水土保持效果。這些結果顯示出該項目在水土保持方面取得了顯著的成果。通過密植的植被覆蓋和穩固的基材層,該修復區域能夠有效地防止雨水沖刷,保持土壤的穩定性和完整性。同時,茂盛生長的植被進一步增強了整個區域的生態功能,并提供了良好的生態美觀。
潤智技術團隊作為國內最早關注工程擾動區生態修復的研發團隊之一,在二十余年持續性的研究進程中,形成了獨具特色的、國際領先的邊坡防護與生態修復技術體系。核心技術(CBS、VCS、PEB)廣泛應用于水利電力、交通、礦山、市政等領域的高陡巖石邊坡、土質邊坡、混凝土邊坡、濱水岸坡、庫區消落帶和礦山邊坡的防護與生態修復。應用范圍已覆蓋全國24省市自治區,推廣應用總面積逾2500萬㎡。團隊憑借其卓越的研發成果和廣泛的應用范圍,在保護和修復工程擾動區的生態環境方面做出了重要貢獻。未來,團隊將繼續秉承綠水青山就是金山銀山的理念,為實現"雙碳"目標作出貢獻,努力為建設更美好的自然生態環境而奮斗。
